اجرای نمای شیشه‌ای یکی از پرکاربردترین و محبوب‌ترین روش‌های طراحی نمای ساختمان در معماری معاصر است که به سازه‌ها ظاهری مدرن، شفاف و منحصربه‌فرد می‌بخشد. استفاده از این نوع نما، علاوه بر زیبایی چشم‌نواز، موجب بهره‌مندی حداکثری از نور طبیعی و بهبود عملکرد انرژی ساختمان می‌شود.
با این حال، اجرای نمای شیشه‌ای تنها به نصب شیشه محدود نمی‌شود؛ بلکه نیازمند دانش فنی دقیق، انتخاب متریال مناسب و رعایت کامل استانداردهای ایمنی و ساختمانی است. همان طور که مطلع هستید سیستم‌های متنوعی برای اجرای این نوع نما مورد استفاده قرار می‌گیرند که از مهم‌ترین آنها می‌توان به نمای کرتین وال و اسپایدر اشاره کرد.
هر یک از این سیستم‌ها دارای ویژگی‌ها، مزایا و معایب خاص خود هستند و بسته به نوع پروژه، شرایط اقلیمی و بودجه، می‌توان مناسب‌ترین گزینه را انتخاب کرد. در این مقاله،به بررسی اجرای نمای شیشه‌ای، مزایا و معایب و همچنین استانداردها و ضوابط اجرای نمای شیشه‌ای خواهیم پرداخت.
فهرست مطالب

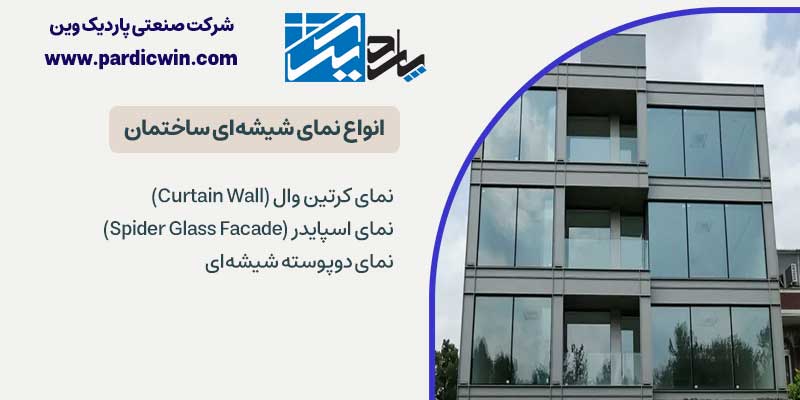

انواع نمای شیشه‌ای ساختمان
با توجه به پیشرفت روزافزون صنعت ساختمان و تمایل به استفاده از طرح‌های مدرن در نمای خارجی، سیستم‌های مختلفی برای اجرای نمای شیشه‌ای ساختمان طراحی و توسعه یافته‌اند. هر یک از این سیستم‌ها مانند نمای اسپایدر، نمای کرتین وال و نمای دوپوسته شیشه‌ای ویژگی‌های ساختار اجرایی و کاربردهای خاص خود را دارند. انتخاب نوع مناسب نمای شیشه‌ای به عوامل متعددی از جمله نوع کاربری ساختمان، شرایط اقلیمی، الزامات فنی پروژه، میزان نورگیری مطلوب و بودجه اختصاص‌یافته بستگی دارد.
آشنایی با انواع نمای شیشه‌ای به طراحان، مجریان و کارفرمایان کمک می‌کند تا بر اساس نیاز پروژه، مناسب‌ترین گزینه را از نظر زیبایی، کارایی، ایمنی و صرفه‌جویی انرژی انتخاب کنند. در ادامه به معرفی رایج‌ترین سیستم‌های نمای شیشه‌ای از جمله نمای کرتین وال، نمای اسپایدر و نمای دو پوسته شیشه ای پرداخته‌ایم که هر یک می‌توانند جلوه‌ای مدرن، کارآمد و متناسب با معماری معاصر برای ساختمان ایجاد کنند.
نمای کرتین وال (Curtain Wall)
نمای کرتین وال یکی از رایج‌ترین و محبوب‌ترین روش‌های اجرای نمای شیشه‌ای در ساختمان‌های مدرن و پروژه‌های بزرگ است. در این سیستم، سازه‌ای از جنس پروفیل آلومینیومی یا فولاد سبک به صورت شبکه‌ای بر روی نمای ساختمان نصب می‌شود و شیشه‌ها در داخل این قاب‌ها قرار می‌گیرند. نمای کرتین وال علاوه بر زیبایی ظاهری، مقاومت بالایی در برابر شرایط جوی مانند باد، باران و تغییرات دما دارد.
این نما قابلیت استفاده از انواع شیشه‌های دوجداره، سکوریت، لمینت و رفلکس را داراست که در بهبود عایق حرارتی و صوتی نقش مهمی دارند. روش اجرای کرتین وال به دو صورت استیک (Stick) و یونیتایز (Unitized) انجام می‌شود که با توجه به شرایط پروژه انتخاب می‌شود. به دلیل ظاهر مدرن و دوام بالا، نمای کرتین وال گزینه‌ای ایده‌آل برای ساختمان‌های اداری، تجاری و مسکونی لوکس است.
نمای اسپایدر (Spider Glass Facade)
نمای اسپایدر یکی از انواع مدرن و محبوب نمای شیشه‌ای است که در آن، شیشه‌ها بدون فریم مرئی و با استفاده از اتصالات نقطه‌ای به نام اسپایدر فیتینگ (Spider Fitting) نصب می‌شوند. این سیستم نمای شفاف و بدون مانع بصری ایجاد می‌کند و جلوه‌ای مینیمال و لوکس به ساختمان می‌بخشد.
نمای اسپایدر معمولاً با شیشه سکوریت یا لمینت با ضخامت بالا و یراق‌آلات استیل ضدزنگ اجرا می‌شود. از این نوع نما بیشتر در ساختمان‌های اداری، تجاری، فروشگاه‌های برند و پروژه‌های معماری خاص استفاده می‌شود. اجرای دقیق و مهندسی‌شده، از ویژگی‌های ضروری این سیستم نما است.
نمای دوپوسته شیشه‌ای (Double Skin Glass Facade)
نمای دوپوسته شیشه‌ای یک سیستم نوین با عملکرد بالا در کاهش مصرف انرژی و افزایش عایق حرارتی و صوتی است. این نما از دو لایه شیشه تشکیل شده که بین آنها فضای خالی با تهویه طبیعی یا مکانیکی وجود دارد. این فضای دو لایه باعث ایجاد عایق حرارتی و صوتی مؤثر شده و کنترل دمای داخلی ساختمان را بهبود می‌بخشد.
نمای دوپوسته شیشه‌ای به دلیل مزایای زیست‌محیطی و افزایش آسایش، در ساختمان‌های اداری، دولتی و مجتمع‌های هوشمند کاربرد گسترده‌ای دارد. همچنین این سیستم با کاهش ورود گرد و غبار و آلودگی صوتی، محیطی سالم‌تر و آرام‌تر برای کاربران فراهم می‌کند.

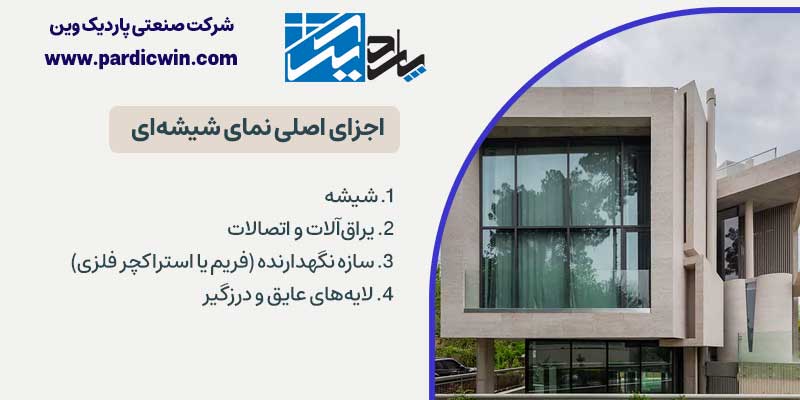

اجزای اصلی نمای شیشه‌ای
برای اجرای یک نمای شیشه‌ای ایمن، مقاوم و زیبا، لازم است مجموعه‌ای از اجزا به‌درستی طراحی و نصب شوند. این اجزا نقش اساسی در عملکرد فنی و ظاهری نما دارند. در ادامه، مهم‌ترین اجزای نمای شیشه‌ای را بررسی می‌کنیم:
۱. شیشه
شیشه عنصر اصلی در ساخت نمای شیشه‌ای محسوب می‌شود. بسته به نوع پروژه، از شیشه‌هایی مانند شیشه سکوریت، شیشه لمینت، شیشه دوجداره و شیشه کنترل حرارت استفاده می‌شود. هر نوع شیشه دارای ویژگی‌های خاصی در زمینه ایمنی، مقاومت حرارتی و عایق صوتی است.
۲. یراق‌آلات و اتصالات
این بخش شامل قطعاتی مانند اسپایدر، گیره‌های نگهدارنده، اتصالات نقطه‌ای، براکت‌ها و پیچ‌های مخصوص است که برای نصب و تثبیت شیشه روی سازه به‌کار می‌روند. استفاده از یراق‌آلات استاندارد و ضدزنگ، نقش کلیدی در دوام و ایمنی نمای شیشه‌ای دارد.
۳. سازه نگهدارنده (فریم یا استراکچر فلزی)
فریم نگهدارنده می‌تواند از جنس آلومینیوم، فولاد ضدزنگ یا کابل‌های کششی باشد که نقش اساسی در انتقال بار و تثبیت اجزای نما ایفا می‌کند. انتخاب نوع سازه به نوع سیستم اجرایی، ابعاد شیشه، موقعیت پروژه و بارهای وارد بر نما بستگی دارد.
۴. لایه‌های عایق و درزگیر
درزگیرها و گسکت‌ها برای جلوگیری از نفوذ آب، گردوغبار و هوای نامطلوب بین شیشه‌ها و سازه استفاده می‌شوند. این لایه‌ها موجب بهبود عایق‌بندی حرارتی و صوتی ساختمان می‌شوند و نقش مهمی در افزایش بهره‌وری انرژی ایفا می‌کنند.
مناسب‌ترین نوع شیشه برای اجرای نمای شیشه ای ساختمان
انتخاب شیشه مناسب برای نمای ساختمان از اهمیت بالایی برخوردار است، زیرا علاوه بر زیبایی ظاهری، بر ایمنی، مقاومت و بهره‌وری انرژی ساختمان تاثیر مستقیم دارد. انواع مختلفی از شیشه‌ها برای اجرای نمای شیشه‌ای وجود دارد که هر کدام ویژگی‌ها و کاربردهای خاص خود را دارند.
شیشه سکوریت یکی از پرکاربردترین انواع شیشه برای نما است که به دلیل فرآیند حرارتی ویژه، مقاومت بسیار بالایی در برابر ضربه، فشار و حرارت دارد. این شیشه در صورت شکستن به قطعات کوچک و غیر برنده تبدیل می‌شود که خطر آسیب را به حداقل می‌رساند و به همین دلیل ایمنی بالایی برای ساختمان فراهم می‌کند.
شیشه لمینت شامل دو یا چند لایه شیشه است که توسط یک لایه پلاستیکی به هم چسبیده‌اند. این ساختار باعث افزایش مقاومت شیشه در برابر ضربه و نفوذ می‌شود و در صورت شکستن، قطعات شیشه به یکدیگر می‌چسبند و از ریزش آنها جلوگیری می‌کند. این نوع شیشه برای نمای ساختمان‌هایی که نیاز به امنیت بالاتر و عایق صوتی مناسب دارند، بسیار مناسب است.
شیشه دوجداره از دو لایه شیشه تشکیل شده که بین آنها فضای خالی یا گاز بی‌اثر وجود دارد. این ویژگی باعث افزایش عایق حرارتی و صوتی می‌شود و به کاهش مصرف انرژی در ساختمان کمک می‌کند. استفاده از شیشه دوجداره به خصوص در مناطق با شرایط آب و هوایی متغیر، گزینه‌ای هوشمندانه و مقرون به صرفه است.
شیشه ضد اشعه UV و کنترل حرارت به گونه‌ای طراحی شده‌اند که علاوه بر عبور نور طبیعی، از ورود اشعه‌های مضر UV جلوگیری کرده و میزان انتقال حرارت به داخل ساختمان را کنترل می‌کنند. این شیشه‌ها باعث بهبود راندمان انرژی، کاهش نیاز به سیستم‌های سرمایش و گرمایش و حفظ سلامت فضای داخلی می‌شوند.
با توجه به شرایط اقلیمی، نوع پروژه و نیازهای عملکردی، انتخاب شیشه مناسب برای نمای ساختمان می‌تواند تاثیر قابل توجهی در کیفیت نهایی نما و رضایت کارفرما داشته باشد.

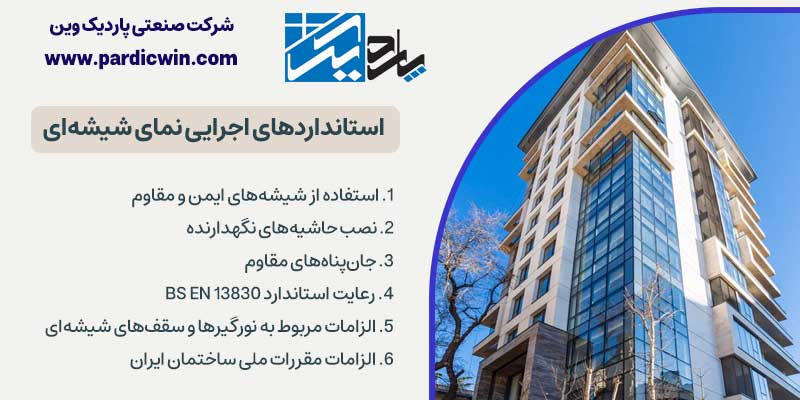

استانداردهای اجرایی نمای شیشه‌ای
۱. استفاده از شیشه‌های ایمن و مقاوم
یکی از مهم‌ترین الزامات در اجرای نمای شیشه‌ای، بهره‌گیری از شیشه‌های ایمن مانند شیشه‌های سکوریت و لمینیت است. این نوع شیشه‌ها در برابر ضربه و شکستگی مقاومت بالایی دارند و در صورت شکست، خطرات جانی را به حداقل می‌رسانند. همچنین، استفاده از نوارهای دور شیشه یا مواد قابل انعطاف در اشکال منظم، به گونه‌ای که نمای شیشه‌ای بر ساختمان پیش‌آمدگی نداشته باشد، الزامی است.
۲. نصب حاشیه‌های نگهدارنده (ژوئن)
برای تقویت اتصالات شیشه و افزایش ایمنی، در هر ۶ متر از نمای شیشه‌ای باید از یک حاشیه نگهدارنده ۲ سانتی‌متری استفاده شود. این حاشیه‌ها نقش مهمی در تثبیت شیشه‌ها و جلوگیری از حرکت‌های ناخواسته دارند.
۳. جان‌پناه‌های مقاوم
در داخل ساختمان، پشت به نمای شیشه‌ای، باید جان‌پناه‌هایی با مصالح مقاوم به ارتفاع حداقل ۸۰ سانتی‌متر از کف تمام‌شده اجرا گردد. این اقدام به افزایش ایمنی ساکنین، به‌ویژه در طبقات بالا، کمک می‌کند.
۴. رعایت استاندارد BS EN 13830
استاندارد BS EN 13830 یکی از مهم‌ترین استانداردهای بین‌المللی در زمینهٔ نماهای شیشه‌ای است که شامل موارد زیر می‌باشد:
- مقاومت در برابر آتش: شیشه‌ها باید در برابر حرارت و شعله مقاوم باشند تا از گسترش آتش جلوگیری شود.
- مقاومت در برابر باد و زلزله: نما باید توانایی تحمل بارهای افقی ناشی از باد و زلزله را داشته باشد.
- عایق‌بندی حرارتی و صوتی: استفاده از شیشه‌های دوجداره یا لمینیت برای کاهش انتقال حرارت و صدا الزامی است.
- مقاومت در برابر نفوذ آب: درزگیری مناسب با استفاده از واشرهای EPDM و چسب‌های سیلیکونی برای جلوگیری از نفوذ آب ضروری است.
۵. الزامات مربوط به نورگیرها و سقف‌های شیشه‌ای
در قسمت نورگیر پشت‌بام، استفاده از نورگیر طلقی به جای شیشه توصیه می‌شود. در صورت استفاده از شیشه، تعبیه آستانهٔ ریزش با قاب فلزی مقاوم در زیر شیشه‌های نورگیر الزامی است.
۶. الزامات مقررات ملی ساختمان ایران
بر اساس بند 4-4-4-8 مقررات ملی ساختمان ایران، تمام سطوح شیشه‌ای با عرض بیش از 0.90 متر و مساحت بیش از 1.50 مترمربع که در مجاورت فضای باز یا معبر قرار دارند، باید از شیشه‌های ایمن و غیر ریزنده استفاده شود.
مزایای اجرای نمای شیشه‌ای
نمای شیشه‌ای در معماری مدرن جایگاه ویژه‌ای دارد و به دلیل ویژگی‌های منحصر به فردش در ساختمان‌های اداری، تجاری و مسکونی لوکس به کار گرفته می‌شود. در ادامه، مهم‌ترین مزایا و معایب این نوع نما به صورت موردی و جامع شرح داده شده است:
- جذب نور طبیعی: نمای شیشه‌ای امکان ورود حداکثری نور خورشید به فضای داخلی ساختمان را فراهم می‌کند که باعث روشنایی بیشتر و کاهش نیاز به نور مصنوعی می‌شود.
- طراحی زیبا و مدرن: استفاده از شیشه به ساختمان جلوه‌ای شفاف، سبک و مدرن می‌بخشد که از نظر زیبایی بسیار مورد پسند معماران و کارفرمایان است.
- کاهش مصرف انرژی: با به‌کارگیری شیشه‌های چندجداره و عایق حرارتی، نمای شیشه‌ای نقش مؤثری در کنترل دما و صرفه‌جویی انرژی ساختمان دارد.
- امکان دید پانورامیک: نمای شیشه‌ای با حذف عناصر مزاحم دید، چشم‌اندازی بدون مانع به محیط اطراف می‌دهد. این ویژگی به خصوص در ساختمان‌های مرتفع باعث بهره‌مندی بیشتر از مناظر طبیعی ساکنان می‌شود.
- انعطاف‌پذیری در طراحی: نمای شیشه‌ای قابلیت تطبیق با انواع سبک‌های معماری و استفاده از شیشه‌های مختلف (دوجداره، سکوریت، لمینت) را دارد.
معایب اجرای نمای شیشه‌ای
- هزینه نسبتا بالا: اجرای نمای شیشه‌ای، مخصوصاً با شیشه‌های عایق و سیستم‌های پیشرفته، هزینه اولیه بیشتری نسبت به نماهای سنتی دارد.
- نیاز به نگهداری و شست‌وشوی مداوم: نمای شیشه‌ای به دلیل شفافیت بالا نیازمند تمیزکاری مرتب است تا ظاهر زیبا و کیفیت نورگیری حفظ شود.
- خطر شکستگی: در صورت ضربه شدید یا زلزله، احتمال شکستن شیشه وجود دارد که می‌تواند مشکلات ایمنی ایجاد کند؛ استفاده از شیشه‌های مقاوم (سکوریت و لمینت) می‌تواند این مشکل را کاهش دهد.
- کاهش حریم خصوصی: نمای شیشه‌ای شفاف می‌تواند باعث کاهش حریم خصوصی شود؛ استفاده از شیشه‌های مات، رفلکس یا لمینت خاص این مشکل را به حداقل می‌رساند.
- انتقال حرارت بالا در شیشه‌های ساده: شیشه‌های معمولی به تنهایی عایق خوبی نیستند و ممکن است باعث افزایش مصرف انرژی در ساختمان شوند.
