کرتین وال فیس کپ یکی از پرکاربردترین سیستمهای اجرای نمای شیشهای در ساختمانهای اداری، تجاری و مسکونی است. معماران و کارفرمایان از این سیستم برای اجرای نماهای مدرن، کاهش وزن سازه و افزایش بهرهوری انرژی استفاده میکنند. در میان انواع مختلف نمای شیشهای، کرتین وال به دلیل انعطافپذیری بالا و قابلیت اجرای پروژههای متنوع، جایگاه ویژهای در صنعت ساختمان دارد.
در زمان انتخاب نوع کرتین وال، بسیاری از افراد این سؤال را مطرح میکنند که کرتین وال فیس کپ چیست و چه تفاوتی با سایر سیستمهای نمای شیشهای دارد. پاسخ این پرسش تنها به ظاهر نما محدود نمیشود، زیرا نوع اتصال شیشه، روش آببندی، هزینه اجرا و حتی فرآیند نگهداری نیز تحت تأثیر سیستم انتخابی قرار میگیرد.
سیستم فیس کپ یکی از رایجترین روشهای اجرای کرتین وال است که در آن شیشهها روی یک شبکه آلومینیومی نصب میشوند و درپوشهای مخصوصی وظیفه تثبیت و نگهداری آنها را بر عهده دارند. این ساختار علاوه بر ایجاد استحکام مناسب، امکان اجرای نما در ابعاد و ارتفاعهای مختلف را فراهم میکند.
در ادامه به صورت کامل بررسی میکنیم که کرتین وال فیس کپ چیست، چه اجزایی دارد، چگونه اجرا میشود و چه مزایا و معایبی برای پروژههای ساختمانی به همراه دارد.
فهرست مطالب

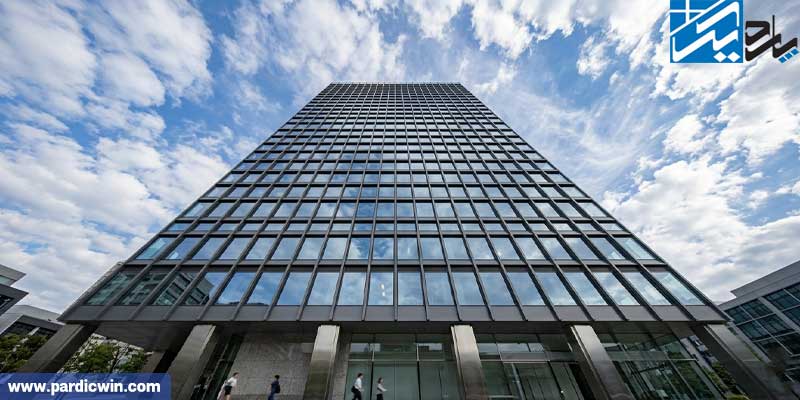

کرتین وال فیس کپ چیست و چگونه کار میکند؟
برای درک بهتر اینکه کرتین وال فیس کپ چیست ابتدا باید با ساختار کلی سیستم کرتین وال آشنا شوید. کرتین وال نوعی نمای غیرسازهای است که بار مرده ساختمان را تحمل نمیکند و تنها وزن خود و نیروهای محیطی واردشده را به سازه اصلی انتقال میدهد. این ویژگی باعث کاهش بار وارد بر ساختمان و افزایش آزادی عمل در طراحی نما میشود.
در سیستم فیس کپ، شیشهها روی شبکهای از پروفیلهای آلومینیومی قرار میگیرند و قطعاتی به نام فیس کپ یا درپوش آلومینیومی آنها را در محل خود ثابت نگه میدارند. این درپوشها روی بخش خارجی نما نصب میشوند و به همین دلیل خطوط منظم افقی و عمودی روی سطح نما قابل مشاهده است.
برخلاف برخی سیستمهای فریم لس که سطحی تقریباً یکدست ایجاد میکنند، در نمای فیس کپ ساختار آلومینیومی بخشی از نمای نهایی را تشکیل میدهد. همین ویژگی باعث شده این سیستم در بسیاری از ساختمانهای اداری، برجهای تجاری و پروژههای بزرگ مورد استفاده قرار گیرد.
تعریف سیستم فیس کپ در نمای کرتین وال
سیستم فیس کپ یکی از متداولترین انواع کرتین وال فریمدار است که شیشه را با استفاده از لقمههای فشاری و درپوشهای آلومینیومی مهار میکند. این روش اتصال، استحکام مناسبی در برابر فشار باد، تغییرات دما و تنشهای ناشی از حرکت سازه ایجاد میکند.
در این سیستم، فیس کپ تنها نقش نگهدارنده ندارد و بخشی از ساختار اجرایی نما را نیز تکمیل میکند. به همین دلیل انتخاب نوع درپوش، ابعاد مقطع و کیفیت متریال تأثیر مستقیمی بر عملکرد نهایی نما خواهد داشت.
ساختار کلی نمای فیس کپ
نمای فیس کپ از یک شبکه منظم شامل پروفیلهای عمودی و افقی تشکیل میشود که بارهای واردشده را به سازه اصلی ساختمان منتقل میکنند. این شبکه آلومینیومی بستر نصب شیشهها را فراهم میکند و شرایط لازم برای اجرای دقیق نما را در اختیار مجریان قرار میدهد.
پس از نصب شیشه، لقمههای فشاری آن را روی پروفیل ثابت میکنند و در مرحله بعد فیس کپ روی بخش خارجی اتصال قرار میگیرد. این فرآیند باعث ایجاد یک سیستم پایدار، قابل تعمیر و مقاوم در برابر شرایط محیطی مختلف میشود.
نقش درپوشهای آلومینیومی در سیستم فیس کپ
درپوش آلومینیومی مهمترین جزء متمایزکننده این سیستم نسبت به سایر انواع کرتین وال محسوب میشود. این قطعه فشار لازم برای تثبیت شیشه را تأمین میکند و از جابهجایی آن در شرایط مختلف جلوگیری میکند.
تولیدکنندگان فیس کپ را در اشکال متنوعی مانند مستطیلی، بیضی و مقاطع سفارشی عرضه میکنند. این تنوع به طراحان اجازه میدهد متناسب با مشخصات پروژه، گزینه مناسب را انتخاب کنند.
نحوه نگهداری شیشه در کرتین وال فیس کپ
در سیستم فیس کپ، شیشه به صورت مستقیم روی شبکه آلومینیومی قرار نمیگیرد و مجموعهای از لقمهها، لاستیکهای آببندی و درپوشهای آلومینیومی آن را مهار میکنند. این ساختار فشارهای واردشده را به شکل یکنواخت توزیع میکند و احتمال آسیب به شیشه را کاهش میدهد.
این روش نصب همچنین فرآیند تعمیر و تعویض شیشه را سادهتر میکند. در صورت بروز آسیب، تیم اجرایی میتواند بدون ایجاد تغییر گسترده در بخشهای مجاور، پنل مورد نظر را جایگزین کند.

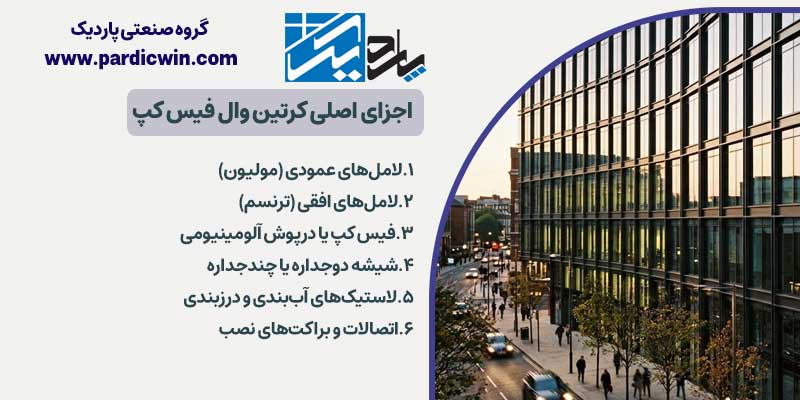

اجزای اصلی کرتین وال فیس کپ
برای شناخت دقیقتر اینکه کرتین وال فیس کپ چیست باید اجزای تشکیلدهنده آن را به صورت جداگانه بررسی کرد. عملکرد مناسب این سیستم به هماهنگی کامل میان پروفیلها، شیشه، اتصالات و قطعات آببندی وابسته است. هر یک از این اجزا وظیفه مشخصی بر عهده دارند و نبود یا ضعف هر بخش میتواند عملکرد کل نما را تحت تأثیر قرار دهد.
- لاملهای عمودی (مولیون): مولیونها ستون فقرات شبکه کرتین وال را تشکیل میدهند و بارهای ناشی از وزن شیشه، فشار باد و نیروهای محیطی را به سازه اصلی ساختمان منتقل میکنند. مهندسان ابعاد و ضخامت این پروفیلها را بر اساس ارتفاع ساختمان و شرایط بارگذاری پروژه انتخاب میکنند.
- لاملهای افقی (ترنسم): ترنسمها میان مولیونها قرار میگیرند و ساختار شبکهای نما را تکمیل میکنند. این قطعات علاوه بر نگهداری شیشه، توزیع مناسب بار را در سطح نما فراهم میکنند و استحکام کلی سیستم را افزایش میدهند.
- فیس کپ یا درپوش آلومینیومی: فیس کپ مهمترین بخش قابل مشاهده این سیستم است. این قطعه روی محل اتصال شیشه و پروفیل نصب میشود و وظیفه تثبیت نهایی پنلهای شیشهای را بر عهده دارد. کیفیت ساخت و طراحی آن تأثیر مستقیمی بر عملکرد بلندمدت نما دارد.
- شیشه دوجداره یا چندجداره: بخش عمده نمای فیس کپ را شیشه تشکیل میدهد. استفاده از شیشههای دوجداره، لمینت یا چندجداره میتواند عملکرد حرارتی، صوتی و ایمنی ساختمان را بهبود دهد.
- لاستیکهای آببندی و درزبندی: این قطعات از نفوذ آب، گردوغبار و جریان هوای ناخواسته جلوگیری میکنند. کیفیت سیستم آببندی نقش مهمی در دوام و عملکرد فنی کرتین وال فیس کپ دارد.
- اتصالات و براکتهای نصب: براکتها و اتصالات شبکه آلومینیومی را به سازه اصلی ساختمان متصل میکنند. این قطعات باید توان تحمل بارهای مختلف را داشته باشند و در برابر خوردگی مقاومت مناسبی ارائه دهند.
نحوه اجرای نمای کرتین وال فیس کپ
اجرای نمای فیس کپ تنها به نصب شیشه و پروفیل محدود نمیشود. این سیستم به طراحی مهندسی، محاسبات دقیق و اجرای اصولی نیاز دارد. هر مرحله از اجرا بر عملکرد نهایی نما تأثیر میگذارد و میتواند میزان مقاومت، آببندی و دوام سازه را تعیین کند.
۱.طراحی و محاسبات اولیه نما
پیش از آغاز عملیات اجرایی، مهندسان ابعاد نما، شرایط بارگذاری، فشار باد، ارتفاع ساختمان و نوع شیشه را بررسی میکنند. این اطلاعات مبنای انتخاب پروفیلها، اتصالات و سایر اجزای سیستم قرار میگیرد.
۲.نصب زیرسازی و براکتها
پس از تکمیل طراحی، تیم اجرایی براکتها و اتصالات اصلی را روی سازه ساختمان نصب میکند. این قطعات ارتباط میان شبکه کرتین وال و اسکلت ساختمان را برقرار میکنند.
۳.اجرای شبکه آلومینیومی
در این مرحله مولیونها و ترنسمها روی براکتها نصب میشوند و شبکه اصلی نما شکل میگیرد. مجریان باید تمام پروفیلها را با دقت بالا تراز و رگلاژ کنند تا شرایط نصب صحیح شیشه فراهم شود. پس از تکمیل این بخش، نمای ساختمان ساختار اصلی خود را به دست میآورد و برای نصب پنلهای شیشهای آماده میشود.
۴.نصب شیشهها
تیم اجرایی شیشهها را مطابق نقشههای پروژه در محل تعیینشده قرار میدهد. در این مرحله از لاستیکهای مخصوص و قطعات نگهدارنده استفاده میشود تا تماس مستقیم میان شیشه و پروفیل به حداقل برسد.
۵.نصب فیس کپ و درپوشهای نهایی
پس از تثبیت شیشه، لقمههای فشاری روی پروفیل نصب میشوند و در ادامه فیس کپها روی بخش خارجی نما قرار میگیرند. این قطعات علاوه بر نگهداری شیشه، ظاهر نهایی سیستم را نیز مشخص میکنند.
۶.آببندی و کنترل کیفیت نهایی
در آخرین مرحله، تیم اجرایی تمام درزها، اتصالات و نقاط حساس نما را بررسی میکند. سپس عملیات آببندی و تست عملکرد نما انجام میشود تا از عدم نفوذ آب و هوا اطمینان حاصل شود.
مزایای کرتین وال فیس کپ در ساختمان
یکی از دلایل محبوبیت این سیستم، ترکیب مناسب استحکام، سرعت اجرا و سهولت نگهداری است. به همین دلیل بسیاری از پروژههای اداری، تجاری و حتی مسکونی از این روش برای اجرای نمای شیشهای استفاده میکنند.
آشنایی با مزایای این سیستم به کارفرمایان کمک میکند انتخاب دقیقتری برای پروژه خود داشته باشند.
استحکام و ایمنی بالا
سیستم فیس کپ از یک شبکه مهندسیشده آلومینیومی استفاده میکند که توان تحمل بارهای مختلف را دارد. این ساختار فشار باد، وزن شیشه و نیروهای محیطی را به شکل مناسبی به سازه منتقل میکند.
سرعت اجرای مناسب
فرآیند نصب در نمای فیس کپ ساختار مشخص و استانداردی دارد. به همین دلیل تیمهای اجرایی میتوانند عملیات نصب را با سرعت بیشتری نسبت به برخی روشهای پیچیدهتر انجام دهند.
سهولت تعمیر و تعویض شیشه
در صورت آسیب دیدن یک پنل شیشهای، امکان تعویض آن بدون تخریب گسترده بخشهای اطراف وجود دارد. این ویژگی فرآیند نگهداری و تعمیرات را سادهتر میکند. در ساختمانهای بزرگ که دسترسی به نما اهمیت زیادی دارد، این مزیت ارزش قابل توجهی ایجاد میکند.
آببندی و هوابندی مناسب
اگر مجریان از متریال استاندارد استفاده کنند و جزئیات اجرایی را به درستی رعایت کنند، سیستم فیس کپ عملکرد مطلوبی در برابر نفوذ آب و هوا ارائه میدهد.
هزینه مناسب نسبت به برخی سیستمهای کرتین وال
در بسیاری از پروژهها، هزینه اجرای فیس کپ از سیستمهای فریم لس یا برخی نماهای شیشهای خاص کمتر است. همین موضوع باعث شده بسیاری از کارفرمایان این روش را به عنوان گزینهای اقتصادی در نظر بگیرند.
تنوع در طراحی فیس کپ
تولیدکنندگان فیس کپ را در مقاطع و ابعاد مختلف عرضه میکنند. این تنوع امکان هماهنگی بهتر نما با سبک معماری پروژه را فراهم میسازد. طراحان میتوانند متناسب با نیاز پروژه از مدلهای مستطیلی، بیضی یا طرحهای سفارشی استفاده کنند.
معایب نمای فیس کپ که باید قبل از اجرا بدانید
با وجود مزایای متعدد، هیچ سیستم نمایی بدون محدودیت نیست. آشنایی با نقاط ضعف احتمالی کرتین وال فیس کپ به تصمیمگیری بهتر کمک میکند و از بروز انتظارات غیرواقعی جلوگیری خواهد کرد.
بررسی این موارد پیش از انتخاب سیستم، دید دقیقتری در اختیار کارفرما و طراح قرار میدهد.
دیده شدن خطوط آلومینیومی روی نما
مهمترین تفاوت این سیستم با نمای فریم لس، قابل مشاهده بودن درپوشهای آلومینیومی است. برخی معماران ترجیح میدهند سطح نما کاملاً یکپارچه به نظر برسد و به همین دلیل سیستمهای فریم لس را انتخاب میکنند.
محدودیت در ایجاد نمای کاملاً یکدست شیشهای
در نمای فیس کپ، شبکه افقی و عمودی پروفیلها بخشی از نمای نهایی را تشکیل میدهد. به همین دلیل امکان دستیابی به سطح کاملاً شیشهای مانند برخی سیستمهای فریم لس وجود ندارد. البته این موضوع بیشتر به سلیقه طراحی مربوط میشود و الزاماً یک ضعف فنی محسوب نمیشود.
وابستگی عملکرد نما به کیفیت اجرا
حتی بهترین پروفیلها و شیشهها نیز در صورت اجرای نامناسب نمیتوانند عملکرد مطلوبی ارائه دهند. عدم رعایت جزئیات نصب ممکن است مشکلاتی مانند نفوذ آب یا کاهش دوام سیستم را ایجاد کند.
نیاز به طراحی دقیق برای کنترل نفوذ آب
سیستم فیس کپ برای دستیابی به عملکرد مناسب در برابر باران و رطوبت به طراحی مهندسی دقیق نیاز دارد. طراحان باید مسیر تخلیه آب، درزهای انبساطی و جزئیات آببندی را به درستی محاسبه کنند.
انواع فیس کپ در نمای کرتین وال
سیستم فیس کپ تنها یک مدل ثابت ندارد و در پروژههای مختلف با اشکال و طراحیهای متنوع اجرا میشود. انتخاب نوع فیس کپ به سبک معماری، بودجه پروژه و نیازهای فنی نما بستگی دارد.
- فیس کپ مستطیلی: یکی از رایجترین مدلها در اجرای کرتین وال فیس کپ است. این نوع به دلیل طراحی ساده و تولید آسان، در بسیاری از پروژههای اداری و تجاری کاربرد دارد. خطوط منظم این مدل ساختار شبکهای مشخصی روی نما ایجاد میکند و فرآیند نصب آن نیز سادهتر است.
- فیس کپ بیضی: این مدل برای پروژههایی مناسب است که طراحان به دنبال کاهش شدت خطوط نما هستند. لبههای منحنی فیس کپ بیضی باعث ایجاد نمایی نرمتر میشود و در برخی ساختمانهای مدرن کاربرد بیشتری دارد.
- فیس کپ دکوراتیو: این نوع فیس کپ برای پروژههایی طراحی میشود که به جزئیات معماری خاص نیاز دارند. استفاده از طرحهای متنوع و مقاطع متفاوت، امکان اجرای نماهای سفارشی را فراهم میکند.
- فیس کپ سفارشی: این مدل بر اساس نیاز هر پروژه طراحی و تولید میشود. ابعاد، فرم، مقطع و رنگ فیس کپ میتواند مطابق با نقشههای معماری و مشخصات فنی پروژه تعیین شود. این گزینه معمولاً در پروژههای خاص و ساختمانهای شاخص مورد استفاده قرار میگیرد.

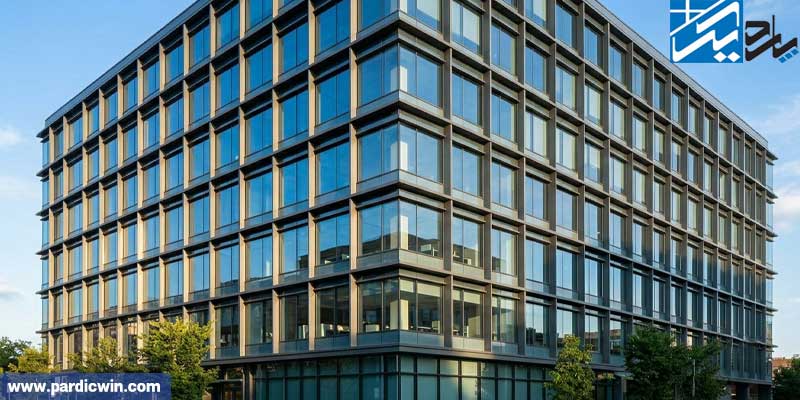

کاربردهای کرتین وال فیس کپ
شناخت کاربردهای سیستم فیس کپ کمک میکند تصمیمگیری دقیقتری برای انتخاب نوع نما انجام شود. این سیستم در پروژههای مختلف ساختمانی عملکرد قابل قبولی ارائه داده است.
ساختمانهای اداری
ساختمانهای اداری یکی از رایجترین فضاها برای اجرای کرتین وال فیس کپ هستند. این سیستم امکان اجرای سریع و اقتصادی نما را فراهم میکند.
همچنین قابلیت تعمیر و نگهداری ساده، آن را برای ساختمانهای پرتردد اداری مناسب کرده است.
برجهای تجاری
در برجهای تجاری، استحکام و دوام نما اهمیت زیادی دارد. سیستم فیس کپ با ساختار شبکهای خود توان تحمل بارهای محیطی را به خوبی فراهم میکند.
هتلها
در هتلها، علاوه بر عملکرد فنی، دوام و عایقبندی نما نیز اهمیت دارد. کرتین وال فیس کپ با استفاده از شیشههای دوجداره و سیستم آببندی مناسب، شرایط مطلوبی ایجاد میکند.
این سیستم امکان اجرای نما در ارتفاعهای مختلف هتل را نیز فراهم میسازد.
مراکز خرید
مراکز خرید به نمایی مقاوم، قابل نگهداری و اقتصادی نیاز دارند. فیس کپ به دلیل ساختار سادهتر و هزینه اجرایی مناسب، در این پروژهها کاربرد گستردهای دارد.
همچنین امکان تعویض سریع شیشه در این سیستم یک مزیت مهم محسوب میشود.
ساختمانهای مسکونی مدرن
در برخی ساختمانهای مسکونی نیز از کرتین وال فیس کپ استفاده میشود. این انتخاب معمولاً در پروژههایی انجام میشود که طراحی مدرن و نورگیری بیشتر اهمیت دارد.
کرتین وال فیس کپ؛ راهکاری مطمئن برای اجرای نمای شیشهای ساختمان
اکنون که با این موضوع آشنا شدید که کرتین وال فیس کپ چیست، میتوان گفت این سیستم یکی از پرکاربردترین روشهای اجرای نمای شیشهای در ساختمانهای اداری، تجاری و مسکونی محسوب میشود. ساختار مهندسیشده، استحکام مناسب، امکان تعویض آسان شیشه و هزینه اجرایی قابلقبول، از مهمترین دلایل محبوبیت این نوع کرتین وال هستند.
البته انتخاب این سیستم باید بر اساس نیازهای فنی پروژه، بودجه، ارتفاع ساختمان و اهداف معماری انجام شود. بررسی دقیق جزئیات اجرایی و استفاده از متریال استاندارد نیز نقش مهمی در عملکرد بلندمدت نما خواهد داشت.
اگر برای پروژه خود به دنبال اجرای نمای شیشهای، کرتین وال فیس کپ، فریم لس یا سایر سیستمهای مدرن نما هستید، همکاری با مجموعهای متخصص و باتجربه اهمیت زیادی دارد. مجموعه پاردیک وین به عنوان تولیدکننده انواع درب و پنجره دوجداره UPVC و آلومینیومی و مجری سیستمهای مختلف نمای شیشهای، خدمات طراحی، تولید و اجرای راهکارهای نوین ساختمانی را ارائه میدهد. بهرهگیری از محصولات استاندارد و اجرای اصولی میتواند دوام، ایمنی و عملکرد مطلوب نمای ساختمان را در بلندمدت تضمین کند.
سوالات متداول درباره کرتین وال فیس کپ
۱.کرتین وال فیس کپ چیست؟
کرتین وال فیس کپ نوعی نمای شیشهای است که در آن شیشهها روی شبکه آلومینیومی نصب میشوند و با درپوشهای آلومینیومی ثابت میگردند.
۲.آیا نمای فیس کپ ضد آب است؟
اگر طراحی و اجرای آببندی بهدرستی انجام شود، این سیستم مقاومت مناسبی در برابر نفوذ آب و بارندگی دارد.
۳.آیا امکان تعویض شیشه در نمای فیس کپ وجود دارد؟
بله، طراحی این سیستم امکان دسترسی و تعویض شیشه را بدون تخریب گسترده بخشهای مجاور فراهم میکند.
۴.فیس کپ برای چه ساختمانهایی مناسب است؟
این سیستم برای ساختمانهای اداری، تجاری، هتلها و پروژههایی با ارتفاع متوسط تا بلند کاربرد دارد.
۵.عمر مفید نمای کرتین وال فیس کپ چقدر است؟
در صورت استفاده از متریال استاندارد و اجرای صحیح، این سیستم عمر طولانی و عملکرد پایدار ارائه میدهد.
